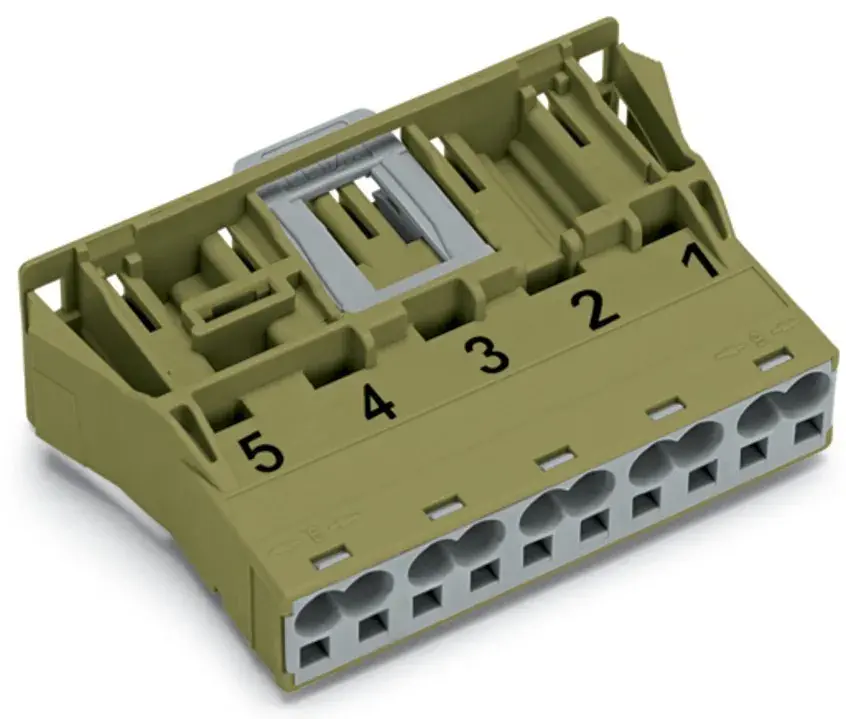

Geprüft WAGO GmbH & Co. KG Snap-In-Stecker 770-775

Hersteller:WAGO GmbH & Co. KGBezeichnung:Snap-In-Stecker 5-polig,Kod. B,hgnTyp:770-775Bemessungsspannung:400 VBemessungsstrom:25 APolzahl:5Schutzart (IP):IP20Anschlussart:FederzuganschlussAusführung:SteckerEinbauvariante:Snap-In/EinschraubteilSteckrichtung:geradeNeigungswinkel:0 °Gewindeanschlussmaß:kein GewindeanschlussAnschlussquerschnitt (feindrähtig):0,5..4 mm²Anschlussquerschnitt (eindrähtig):0,5..4 mm²Anzahl der Anschlüsse je Pol:2Pol-Kennzeichnung:1, 2, 3, 4, 5Mechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:grünFarbe des separaten Adapterstücks:ohne AdapterstückGehäusefarbe:grünArt der Verriegelung:im Steckverbinder integriertMax. Dauertemperaturbeständigkeit Kontaktteil:85 °CMax. Dauertemperaturbeständigkeit Zugentlastung:105 °CWerkstoff des Gehäuses:Polyamid (PA)Halogenfrei:jaBrandlast:0,10222 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:6 kVLänge:41,1 mmHöhe:18,5 mmBreite:55,5 mmWandstärke des Gehäuses:2 mm

WAGO GmbH & Co. KG Snap-In-Stecker 770-775: weitere Details

Snap-In-Stecker
5-polig
Kod. B
4,00 mm²
hellgrün

Die Stiftleiste WINSTA® MIDI mit Verriegelungsklinke gewährleistet die schnelle und sichere Montage. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher durchführen können. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon werkseitig montiert. Der Anschluss des Snap-Ins ist darum einfach zu erledigen und zudem sicher verriegelt.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.

fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
flexible und platzsparende Verlegung.
strukturierte und schnelle Elektroinstallation.

EAN: 4055143594387
