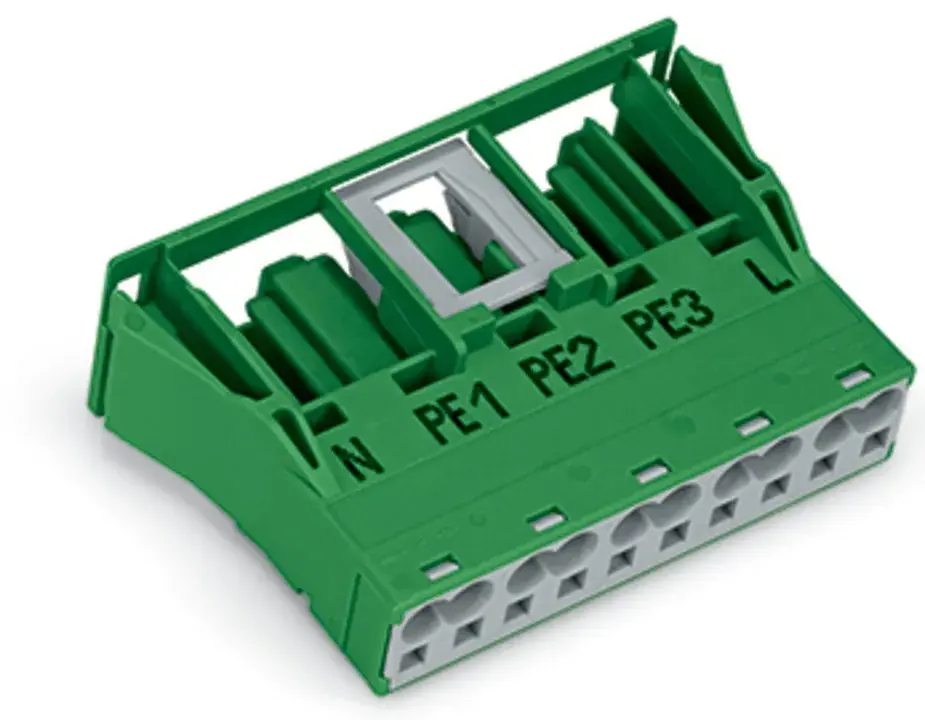

WAGO GmbH & Co. KG Snap-In-Buchse 770-2325 Neue Kollektion

Hersteller:WAGO GmbH & Co. KGBezeichnung:Snap-In-Buchse 5-polig,Kod. Q,grünTyp:770-2325Bemessungsspannung:400 VBemessungsstrom:32 APolzahl:5Schutzart (IP):IP20Anschlussart:FederzuganschlussAusführung:BuchseEinbauvariante:Snap-In/EinschraubteilSteckrichtung:geradeNeigungswinkel:0 °Gewindeanschlussmaß:kein GewindeanschlussAnschlussquerschnitt (feindrähtig):0,5..4 mm²Anschlussquerschnitt (eindrähtig):0,5..4 mm²Anzahl der Anschlüsse je Pol:2Mechanische Codierung:jaFarbe der Codierung/Kontakteinsatz:grünFarbe des separaten Adapterstücks:ohne AdapterstückGehäusefarbe:grünArt der Verriegelung:im Steckverbinder integriertMax. Dauertemperaturbeständigkeit Kontaktteil:85 °CMax. Dauertemperaturbeständigkeit Zugentlastung:105 °CWerkstoff des Gehäuses:Polyamid (PA)Halogenfrei:jaBrandlast:0,09556 kWhKontaktmaterial:CuSnOberflächenbehandlung Kontakte:verzinntVerschmutzungsgrad:3Durchgangswiderstand:1 mOhmBemessungsstoßspannung:6 kVLänge:37,5 mmHöhe:18,5 mmBreite:55,5 mmWandstärke des Gehäuses:2 mm

WAGO GmbH & Co. KG Snap-In-Buchse 770-2325: weitere Details

Snap-In-Buchse
5-polig
Kod. Q
4,00 mm²
grün

Die Federleiste/Buchse WINSTA® MIDI Kodierung Q gewährleistet die zügige und fachgerechte Montage. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder kann bei elektrischen Strömen bis 32 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel erledigen können. Bei den Snap-In-Varianten sind die Verriegelungsklinken bereits ab Werk vormontiert. Der Anschluss des Snap-Ins ist somit einfach zu erledigen und zudem sicher verriegelt.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.

fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

EAN: 4055143594820
